適用范圍
該斷路器系三相交流50Hz戶外高壓開關設備，主要用于農網和城網的12kV系統，作為分、合負荷電流、過載電流及短路電流之用。也可用于其它類似場所。

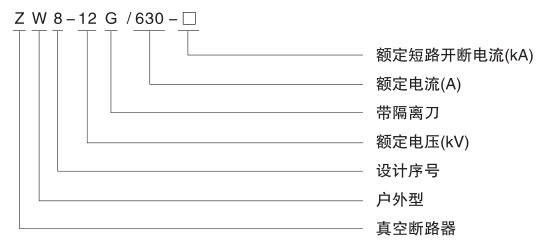

型號及其含義
使用環境條件
1、周?chē)諝鉁囟龋荷舷?40℃，下限-40℃
2、海拔不超過2500m：
3、風壓不超過700pa(相當于風速34m/s)；
4、無經常性的劇烈振動；
5、空氣污穢程度：Ⅲ級；
6、最大日溫差：25K。
結構特征
1、產品結構：
斷路器由操動機構、導電回路、絕緣系統，密封件及殼體組成。整體結構為三相共箱式。導電回路是由進出線導電桿、動靜端導電板、導電夾與真空滅弧室連接而成。外絕緣主要是通過硅橡膠材料來實現的，具有強抗污穢能力。內絕緣為復合絕緣。
2、動作原理：
斷路器是由操動機構操縱的，見圖1，機構或分閘彈簧4帶動斷路器的三相主軸2轉動，同時拉動絕緣操作桿5和拐臂6，使真空滅弧室11的動靜觸頭拉開或閉合，而使斷路器處于分閘或合閘狀態。
| 序號 | 名稱 | 單位 | 數據 | |
| 1 | 額定電壓 | kV | 12 | |
| 2 | 額定電流 | A | 630 | |
| 3 | 工頻干耐壓 | kV | 42 | |
| 4 | 雷電沖擊耐壓（峰值） | 75 | ||
| 5 | 額定短路開斷電流 | kA | 16 20 25 | |
| 6 | 額定短路關合電流 | 40 50 63 | ||
| 7 | 額定峰值耐受電流 | 40 50 63 | ||
| 8 | 4s短時耐受電流 | 16 20 25 | ||
| 9 | 額定操作順序 | 分-0.3s-合分-180s-合分 | ||
| 10 | 額定短路電流開斷次數 | 次 | 30 | |
| 11 | 機械壽命 | 10000 | ||
| 12 | 儲能電機額定電壓 | V | DC或AC 220 | |
| 13 | 額定操作電壓（彈簧操動機構） | 分閘線圈 | ||
| 合閘線圈 | ||||
| 14 | 過流脫扣器額定電流 | A | 5 | |
| 15 | 動靜觸頭允許磨損厚度 | mm | 3 | |
斷路器裝配調整后達到的數據見表2
| 序號 | 名稱 | 單位 | 數據 |
| 1 | 觸頭開距 | mm | 1 1±1 |
| 2 | 觸頭超行程 | 3+1 0 | |
| 3 | 平均分閘速度 | m/s | 1.1±0.3 |
| 4 | 平均合閘速度 | 0 7±0.15 | |
| 5 | 觸頭合閘彈跳時間 | ms | ≤2 |
| 6 | 三相分合閘同期性 | ≤2 | |
| 7 | 每相回路直流電阻 | m0 | ≤1 50（帶隔離20 0） |
| 8 | 動、靜觸頭允許磨損累計厚度 | mm | 3 |
| 9 | 質量 | kg | 配手動機構：152 |
| 配手動機構：162 |
組合斷路器主要技術參數見表3
| 序號 | 項目名稱 | 單位 | 數據 | |
| 1 | 額定電壓 | kV | 12 | |
| 2 | 額定電流 | A | 630 | |
| 3 | 4s熱穩定電流（有效值） | kA | 20 25 | |
| 4 | 動穩定電流（峰值） | kA | 50 63 | |
| 5 | 1min工頻耐壓 | 干試 | 42 | |
| 濕試 | 34 | |||
| 6 | 雷電沖擊耐壓（峰值） | kV | 75 | |
| 7 | 質量 | kg | 配手動機構：180 | |
| 配電動機構：190 | ||||
外形及安裝尺寸
圖1斷路器本體內部結構示意
1-分閘緩沖器
2-三相轉軸
3-分閘拉桿
4-分閘彈簧
5-絕緣拉桿
6-拐臂
7-觸頭彈簧
8-觸頭推桿9-動端支架
10-軟聯結
11-真空滅弧室
12 -靜端支架
13-絕緣罩
14-箱體
15 -電流互感器
16-導電桿

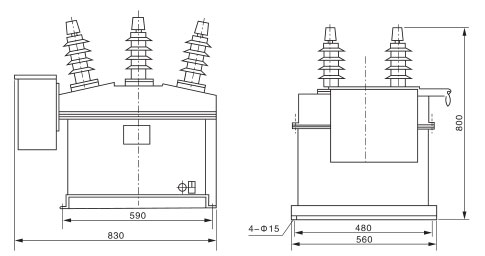

圖2斷路器外形尺寸及安裝尺寸圖
1、接觸刀片2、觸刀3、絕緣拉桿4、支柱
5、隔離開關操作手柄6、轉軸7、隔離開關支架8、斷路器

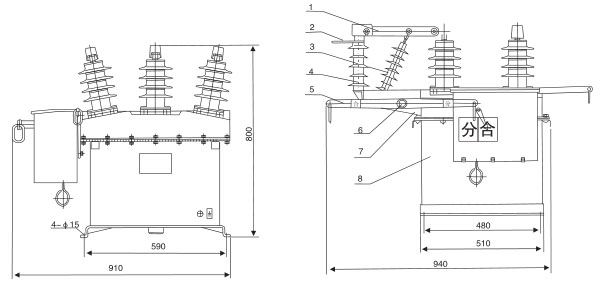

圖3組合斷路器結構及外形尺寸、安裝尺寸圖
產品要安裝在高4m以上的柱子上使用，安裝孔尺寸見圖4

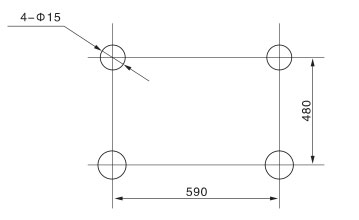

圖4安裝孔尺寸
訂貨須知
訂貨時要說明產品的型號、名稱、數量、短路開斷電流、額定電流、所配電流互感器電流比，操作方式及使用場合。
