功能介紹

概述

ZW32M-12型戶外永磁式真空斷路器采用真空滅弧原理、永磁操動機構，集成微處理技術、現代通訊技術和新型開關材料于一體。額定電壓為12kV，50Hz三相交流的戶外配電設備。該產品廣泛適用于城電網中作為分斷或聯絡(luò )開關，或用于農網配電系統戶外變電站出線開關，可以有效地完成傳統的重合器的工作，分、合負荷電流和開斷短路電流。

主要功能特點

1、智能化控制功能：該斷路器具有就地開關狀態控制、三段式過流保護、三次自動重合閘等功能外，還有RS-485通訊接口能實現遙測、遙調、遙控、遙訊等功能，適用于各種規模的自動化配電系統。

2、永磁式操作機構：本斷路器采用永磁式操作機構，機構零部件不磨損，其機械壽命可達到30000次，是普通彈簧機構的3倍。由于永磁機構機械零件數量比彈簧機構減小了70%，開關的可靠性得到大幅度提高。

3、全密封的結構設計：該斷路器的真空滅弧室，操作機構及操作聯桿全密封在斷路器底座內，解決了凝露對斷路器零件的銹蝕，產品可以達到10年內免維護。

4、小型化結構：斷路器采用新型復合固體絕緣材料，將真空滅弧室、主導電回路、絕緣支撐等有機地組合成為一個集成固封極柱，徹底解決了真空滅弧室小型化與滿足外絕緣要求的矛盾。整個產品設計先進合理，結構緊湊，內部無凝露，機構無銹蝕。

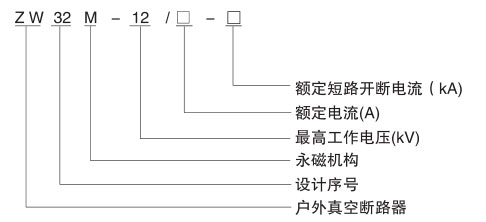

產品型號及含義

使用環境條件

1、環境溫度：-40℃+40℃：

2、海拔不超過2000m，2000以上與用戶協商

3、風壓不超過700Pa（相當于風速34m/s）

4、相對溫度日平均值不大于95%，月平均值不大于90%;

5、空氣污穢程川級；

6、周?chē)諝獠粦芨g性氣體或可燃性氣體等明顯污染

7、無經常性劇烈振動。

名稱		單位	數據
額定電壓		kV	12
額定頻率		Hz	50
額定電流		A	630、1250
額定短路開斷電流		kA	16	20
額定短時耐受電流			16	20
額定峰值耐受電流（峰值）			40	50
額定短時持續時間		S	4
額定短路關合電流（峰值）			50
1min工頻耐壓	相間、對地	kV	42
	斷口		48
雷電沖擊耐壓	相間、對地		75
	斷口		85
額定操作順序		次	分-0.3S-合分-180S合分
額定電流開斷次數			10000
額定短路電流開斷次數			50
機械壽命			30000
二次回路1min工頻耐壓（電子器件除外）		V	2000

機械特性參數表

名稱	單位	數據
觸頭開距	mm	9±1
觸頭接觸行程	mm	2+13
平均分閘速度	m/s	1.2±0.2
平均合閘速度	m/s	0.7±0.2
觸頭合閘彈跳時間	ms	≤2
三相分閘不同期性	ms	≤2
合閘時間	ms	≤8
分閘時間	ms	≤8
每相回路直流電阻	μΩ	≤80

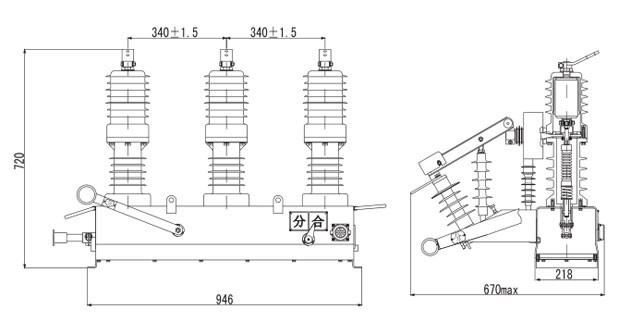

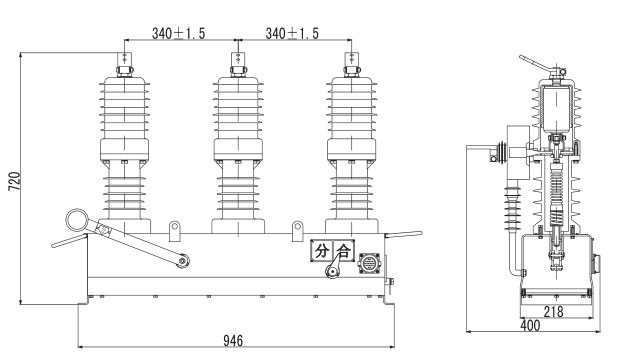

相間中心距離	mm	340±1.5
